环氧沥青涂料为高分子环氧沥青涂料防腐防水材料，为环氧树脂型高分子防腐防水系列，使用寿命为永久性防腐防水材料。具有适用范围广、寿命长，耐候性、抗变形、拉伸强度高、延伸率大等的特点。

环氧沥青防腐涂料分为普通型和厚浆型两类。

对于环氧沥青防腐涂料的检测项目有在容器中状态，流挂性，不挥发物含量，试用期（3h），施工性，干燥时间，漆膜外观，弯曲试验，耐冲击性，冷热交替试验（三次循环），耐水性（30d），耐盐水性（浸入3%NaCL溶液中168h），耐碱性（浸入5%NaOH溶液中168h），减酸性（浸入5%H₂SO₄溶液中168h），耐挥发油性，耐湿热性（120h）和耐盐雾性（120h）。

试验方法
1. 在容器中状态：打开容器，用调刀或搅拌棒搅拌，允许容器底部有沉淀，若经搅拌易于混合均匀，可评为“搅拌后均匀无硬块”。主剂和固化剂应分别测试。
2. 流挂性：将主剂与固化剂按产品规定的比例混合，搅拌均匀，在23℃±2℃条件下熟化30min后按GB/T 9264-1988的规定进行。
3. 不挥发物含量：将主剂与固化剂按产品规定的比例混合后，按GB/T 1725-2007的规定进行。烘烤温度为120℃±2℃，烘烤时间为2h，试样量约2g。
4. 适用期：将混合并搅拌均匀后的试样约250mL倒入内径(70~80)mm、容量约300mL的金属制罐中，在23℃±2℃下放置3h后，若黏度没有明显增长、没有胶化迹象，易搅拌均匀，则可评定为“通过”。
5. 施工性：施涂过程中无明显阻力，无明显拉丝、气泡、流挂等现象 可评为“施涂无障碍”。
6. 干燥时间：按照标准GB/T 1728-1979中实际干燥时间的甲法测定。
（因执行标准与检测项目较多，其他检测标准与项目请联系客服进行咨询。）

检测案例

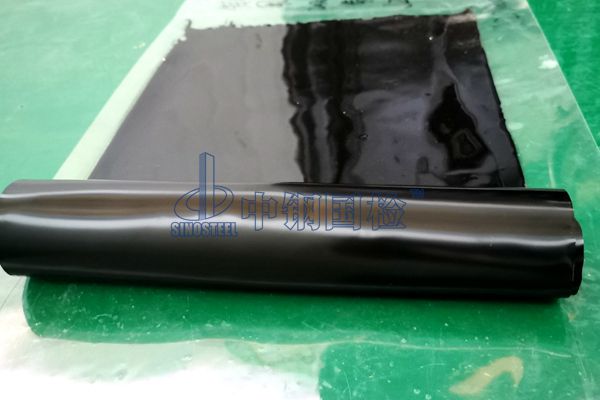

样品名称：环氧煤沥青漆
样品数量：甲乙组分各3kg
检测依据：1.GB/T 1732-1993；2.GB/T 1771-2007；3.GB/T 27806-2011；4.GB/T 6742-2007
判定依据：GB/T 27806-2011《环氧沥青防腐涂料》
检测项目：1.不挥发物含量，2.耐盐雾性(120h)，3.在容器中状态，4.流挂性，5.适用期(3h)，6.施工性，7.干燥时间，8.漆膜外观，9.弯曲试验，10.耐冲击性，11.冷热交替试验(三次循环)，12.耐水性(30d)，13.耐盐水性(浸入3%NaCl溶液中168h)，14.耐碱性(浸入5%NaOH 溶液中168h)，15.耐酸性(浸入5%H2SO4 溶液中168h)，16.耐挥发油性(浸入3号普通型油漆及清洗用溶剂油中48h)，17.耐湿热性(120h)
完成期限：30天

必一运动第三方检测机构，资质全，检测设备多，各地区都有分公司可以检测，我们期待与您的合作！
